一、軟件系統
| 模塊 |
功能/內容 |
技術實現/形式 |

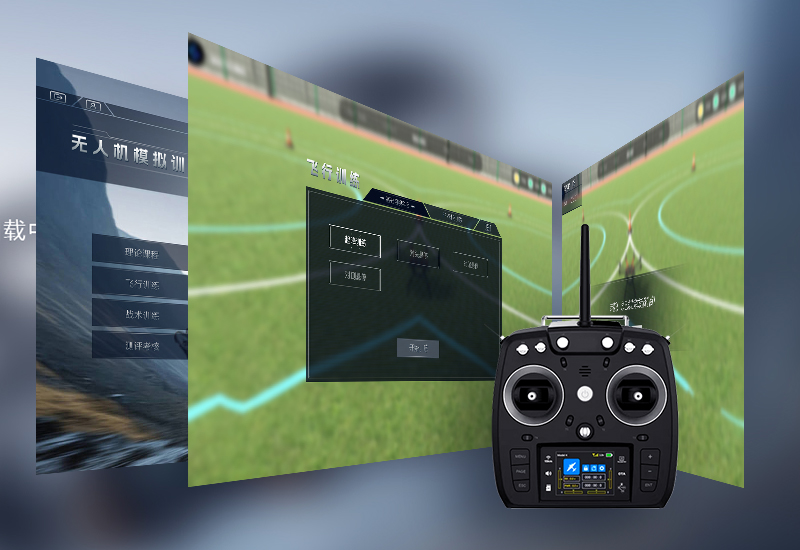

| 無人機（穿越機）基礎（戰術）訓練接口平臺 |
識別無人機遙控器接口的HID輸出信號。 |
- 使用USB HID協議解析遙控器信號。
- 通過串口或無線通信（如Wi-Fi、藍牙）獲取無人機傳感器數據。
- 提供API接口，便于與訓練課程和考核模塊集成。
|
| 實時讀取并解析無人機的RETA（Roll, Elevation, Throttle, Aileron）角度數據。 |
| 理論課程 |
無人機工作原理（動力系統、飛控系統、通信系統）。 |
- 視頻課程、圖文教程、交互式問答。
- 提供課后測試，鞏固理論知識。
|
| 氣象條件對飛行的影響（風速、溫度、濕度）。 |
| 航空法規與飛行安全（空域管理、飛行許可、應急處理）。 |
| 無人機分類與應用場景（消費級、工業級、軍用級）。 |
| 無人機維護與保養（電池管理、電機檢查、螺旋槳更換）。 |
| 飛行倫理與隱私保護。 |
| 飛行訓練 |
基礎目視科目：直線飛行、轉彎飛行、升降操作。 |
- 分步教學：從簡單到復雜，逐步提升學員技能。
- 實時反饋：通過模擬器提供飛行數據（如高度、速度、姿態）和錯誤提示。
|
| FPV科目訓練：第一視角飛行、障礙物規避、定點降落。 |
| 無人機控油懸停訓練：保持無人機在固定位置懸停。 |
| 多面向不同高懸停：在不同高度和角度下懸停。 |
| 既定單一障礙飛行：通過單一障礙物（如圓環、墻壁）。 |
| 既定組合障礙飛行：通過多個障礙物的組合路線。 |
| 焦點懸停訓練：在特定目標點懸停。 |
| 既定障礙結合焦點懸停飛行訓練：結合障礙飛行和焦點懸停。 |
| 戰術訓練 |
快反焦點懸停：快速反應并懸停在指定目標點。 |
結合實戰場景，提供高難度飛行訓練。 |
| 移動目標偵打：跟蹤并鎖定移動目標。 |
| 移動載具打擊：對移動載具進行精準打擊。 |
二、硬件設備
| 設備 |
規格/要求 |

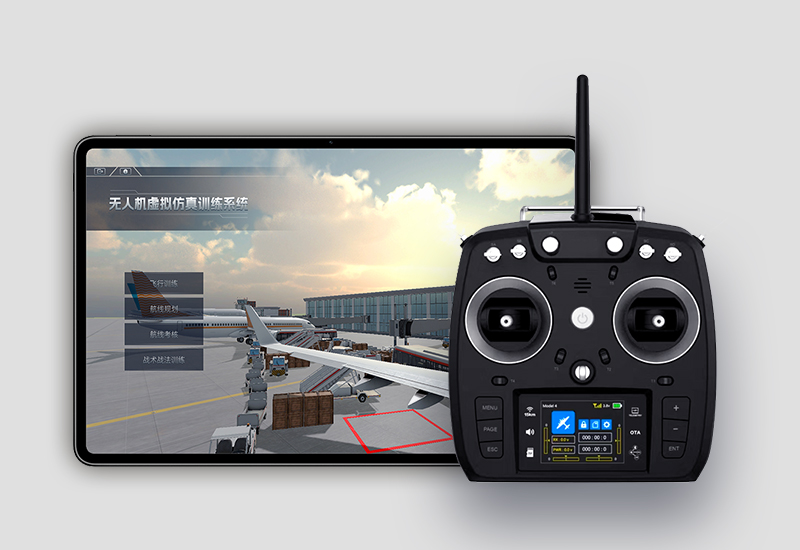

| 模擬訓練終端 |
屏幕尺寸不小于10.4寸。 |
| 內存容量不小于128G。 |
| 運行內存不小于6G。 |
| 分辨率不低于2000*1200px。 |
| 傳感器：至少具備環境光傳感器、重力傳感器。 |
| 不少于四路揚聲器。 |
| 電池不低于7700mAH，約11.5小時本地視頻播放。 |
| 配件：含5V/2A充電頭*1、標準Usb-C數據線*1、OTG轉USB母口數據信號轉換頭*1。 |
| 無人機操作遙控器 |
產品尺寸不大于170*159*108mm。 |
| 工作頻率：2.400GHZ-2.480GHZ。 |
| 天線增益不小于折疊2db。 |
| 控制距離不小于2km。 |
| 操作系統：至少兼容OpenTX/EdgeTX。 |
| 控制通道支持不少于16通道。 |
| 支持USB-C直充。 |
| 具備霍爾搖桿。 |
| 支持通過USB或SD卡進行固件升級。 |
| 三防安全箱 |
防水防塵等級：≥IP67。 |
| 需支持放置全部訓練器械。 |
需支持放置全部訓練器械。
近程無人機系統模擬訓練系統技術參數
（一）結構說明
| 組件 |
描述 |
| 近程無人機 |
用于模擬飛行訓練。 |

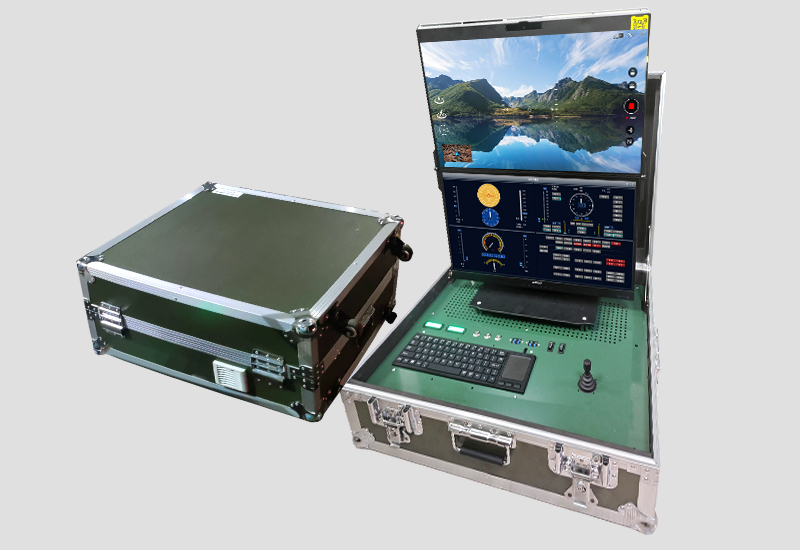

| 便攜式模擬訓練計算機 |
運行模擬訓練軟件。 |
| 模擬訓練器軟件 |
提供飛行仿真、載荷仿真等功能。 |
| 操控手柄 |
用于操作無人機。 |
| 轉接線纜 |
連接無人機和計算機。 |
| 包裝箱 |
用于存放和運輸設備。 |
（二）用途與功能
| 功能類別 |
功能描述 |
| 總體功能 |
- 模擬系統能有效支撐模擬訓練軟件運行。
- 模擬訓練軟件能夠模擬仿真實裝操作訓練。
- 手持控制器可無縫對接實裝手持控制器。
- 無人機可接入手持控制器和便攜式操控終端等地面設備，實現基于實裝環境的操作訓練。
|
| 模擬訓練管理功能 |
- 具有學員信息和登錄管理等功能。
- 具有訓練任務管理和特情設計等功能。
- 具有訓練信息管理功能。
- 具有訓練結果評定功能。
|
| 飛行仿真功能 |
具有無人機氣動、動力和飛控導航仿真功能。 |
| 載荷仿真功能 |
- 具有可見光電視的仿真功能。
- 具有非制冷紅外熱像儀的仿真功能。
- 具有激光照明器的仿真功能。
- 具有載荷穩定轉臺和視頻跟蹤器的仿真功能。
|
| 數據鏈仿真功能 |
- 具有數據鏈全向和定向工作模式仿真功能。
- 具有數據鏈傳輸帶寬的模擬功能。
- 具有中繼雙機單控的模擬功能。
|
| 視景仿真功能 |
- 具有基于真實DEM數據和衛星影像數據的場景構建功能，任務場景范圍≥30km×30km。
- 具有雨、雪、霧等氣象環境仿真功能。
- 具有飛行器第三視角、載荷視角、地面視角等多視角切換功能。
|
| 實物飛行功能 |
可利用簡配無人機實現飛行訓練。 |
（三）主要技術指標參數
| 類別 |
參數 |
| 仿真能力要求 |
具有訓練仿真能力，實時完成無人機的飛行仿真、載荷仿真、數據鏈仿真和視景仿真等功能。 |
| 仿真頻率 |
- 三維渲染幀速率≥25FPS。
- 圖形成像仿真≥40FPS。
- 數值仿真≥12.5Hz。
|
| 計算機性能 |
- CPU主頻：≥2.8GHz。
- CPU核心數量：≥4核。
- 內存容量：≥16GB。
- 硬盤類型：固態硬盤，硬盤容量：≥1TB。
- 顯卡類型：獨立顯卡，顯存容量：≥6GB。
- 顯示物理分辨率：≥1920×1080。
- 屏幕規格：≥17寸。
- 工作時間：≥3小時。
- 重量：≤3kg。
|
| 無人機性能 |
外形、飛控等基本性能高度相似部隊常用幾型無人機（包含但不限于如206、206A、827等）。 |
| 終端類型 |
- 10寸數圖遙一體控制器系統。
- 頻段≥3個頻段。
- 電池容量：≥20000毫安，連續工作≥4小時。
|
| 保管維護 |
器材使用維護應滿足維護簡單方便，部隊官兵經過簡單說明培訓即可較好維護保養，對于故障及疑難問題，廠家要提供24小時技術支持。 |
機型列表
無人機模擬仿真訓練與攻防演練系統
（一）系統概述
無人機模擬仿真訓練與攻防演練系統，基于某型無人機仿真裝備和軟件操作系統，模擬實裝軟件功能，用以進行某型無人機的操作使用訓練和攻防演練，并可組織進行考核、評估、分析。
無人機仿真訓練專業教室可采用Windows操作系統，軟件界面和響應與實裝軟件基本一致。
無人機仿真訓練系統的主要目標是為學員提供一種在虛擬環境下進行無人機訓練和實踐的解決方案，以提高學員的無人機操作技能和應對能力，并為無人機的運營和應用提供更好的支持和服務。具體來說，項目的目標包括以下幾個方面：
| 目標 |
描述 |
| 無人機操控仿真訓練 |
開發一套無人機操控仿真訓練系統，讓學員可以在虛擬環境下進行無人機飛行操作，提高無人機操控的技能和應對能力。 |
| 偵察任務模擬仿真訓練 |
開發一套偵察任務模擬仿真訓練系統，讓學員可以在虛擬環境下學習和掌握無人機的偵察任務操作技巧。 |
| 任務導調系統 |
開發一套任務導調系統，讓教員可以在虛擬環境下進行任務導調操作，提高無人機應用的效率和安全性。 |
| 多人模擬攻防演練系統 |
開發一套多人模擬攻防演練系統，可以模擬紅藍雙方無人機的對抗場景，包括偵察、攻擊、防御等各個環節。 |
（二）執行標準
| 標準編號 |
標準名稱 |
| GJB438B－2009 |
《軍用軟件開發文檔通用要求》 |
| GJB2786A－2009 |
《軍用軟件開發通用要求》 |
| GJB3982－2000 |
《電子對抗裝備軟件開發要求》 |
| GJB2041－1994 |
《軍用軟件接口設計要求》 |
| GJB2115－1994 |
《軍用軟件項目管理規程》 |
| GJB9001C－2017 |
《質量管理體系要求》 |
（三）功能指標
| 功能類別 |
功能描述 |
| 1、基本功能指標 |
- 教員能夠基于導控端為學員提供作業標準。
- 學員利用訓練終端，根據教員提供的作業條件展開訓練。
- 學員可以在訓練終端中選擇起飛場、降落場和應急點位置。
- 學員可以利用訓練終端進行紅藍雙方無人機的戰術布置。
- 導控端可以依據學員提交的訓練成果進行判定成績和數據分析。
|
| 2、圖形顯示質量指標 |
- 目標顯示分辨率不低于實裝。
- 保證清晰度和加載速度的情況下，圖片不宜過大。
- 使用JPG、PNG、GIF等主流圖像存儲格式。
- 具備準確的部件清單的bom標注，以及結構原理文字說明。
|

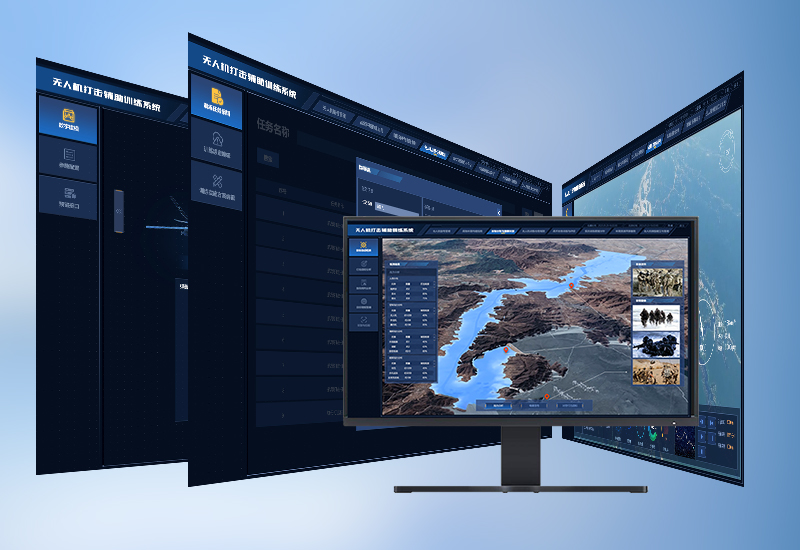

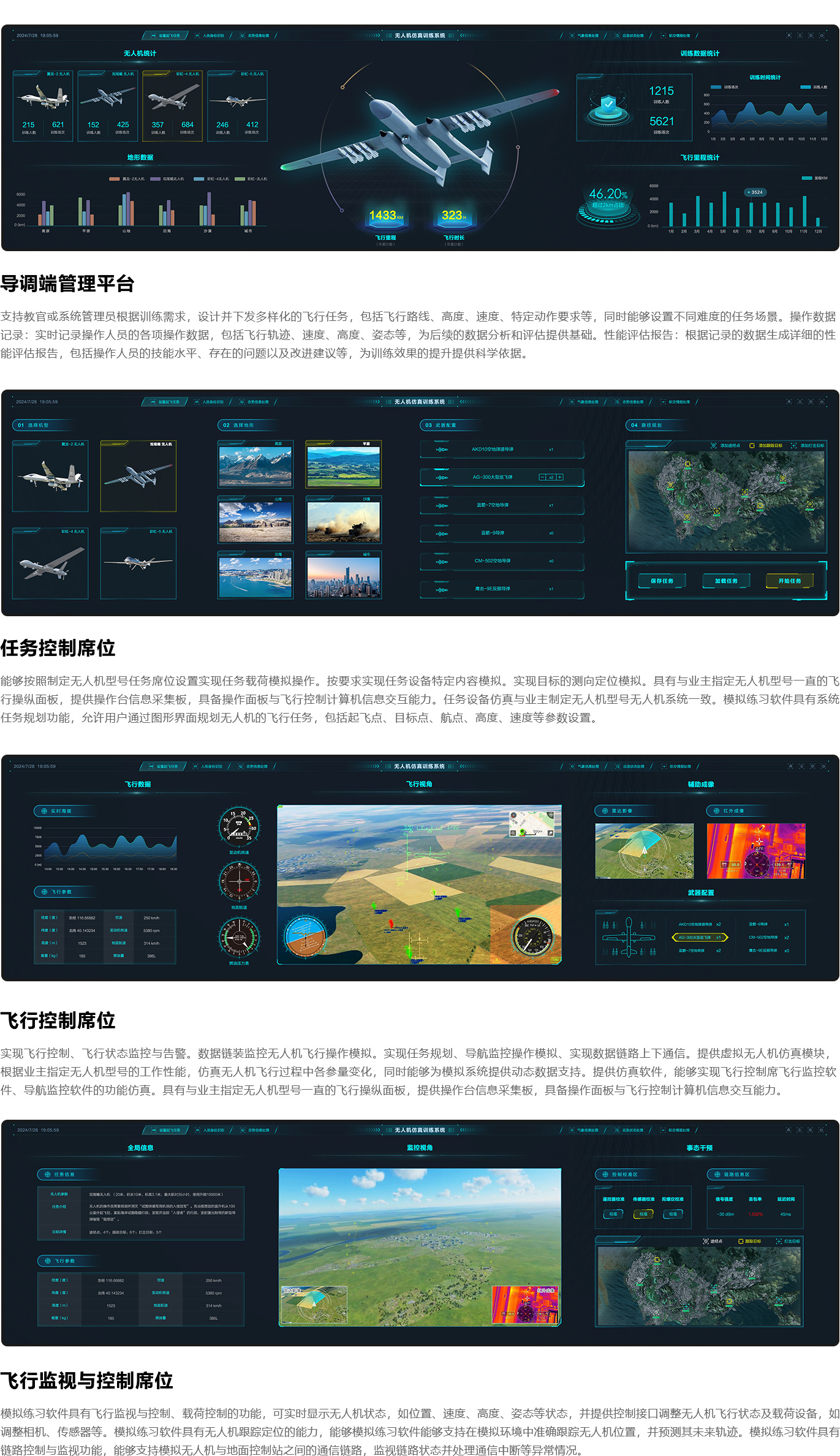

| 3、導控端指標 |
- 導控端配置有計算機和導控軟件。
- 導控軟件包括訓練導控、戰場環境支撐、訓練想定、信息采集、狀態監控、訓練評估等功能。
|
| 4、訓練端指標 |
- 全系統含4套訓練子系統。
- 每套訓練子系統包括顯示器、VR頭顯設備、遙控手柄等。
|
3.導控端指標
導控端配置有計算機和導控軟件。
導控軟件包括訓練導控、戰場環境支撐、訓練想定、信息采集、狀態監控、訓練評估等功能。
3.1 訓練導控
| 功能 |
描述 |
| 導控端配置 |
配置有導控計算機、訓練監控計算機及導控軟件；支持訓練計劃的新增、修改、刪除、下發功能。 |
| 訓練進程控制 |
支持訓練開始、停止、暫停、繼續、加速、減速等實時控制。 |
| 訓練導調干預 |
支持動態調整戰場環境情況、裝備狀態及所偵察目標的能力參數、工作狀態、作戰方向、活動路線，鍛煉學員飛行特情處置能力。 |
| 航線規劃與顯示 |
能夠接收學員所規劃的航線并同步將航線顯示在操控軟件上，提供修改、加強顯示和標注等功能。 |
| 演示教學 |
能夠進行無人機操控終端軟件演示教學。 |
| 歷史數據回看 |
能夠進行實裝歷史飛行數據的回看與分析。 |
3.2 戰場環境支撐
| 功能 |
描述 |
| 作戰環境模擬 |
實現作戰地圖功能，可設置作戰地點與地理環境。 |
| 作業條件設置 |
導控端可以設置作業條件，為各訓練終端提供目標信息，選擇天候、地形等環境。 |
| 天氣類型 |
包括晴天、多云、雨、雪、霧等天氣。 |
| 地形類型 |
包括平原、丘陵、城鎮等。 |
3.3 訓練想定
| 功能 |
描述 |
| 目標設定 |
可設定目標的種類、位置、數量、出現時刻、退出時刻、行動路線等。 |
| 想定查詢與導入 |
提供查詢、導入想定功能。 |
| 快速編輯功能 |
提供快速方便的目標復制、航線復制、目標屬性編輯等功能。 |
3.4 信息采集
| 功能 |
描述 |
| 控制臺操作信息采集 |
控制臺的人機交互操作信息采集功能，由控制板負責采集、記錄并通過相應接口傳到相應的計算機，并由該計算機上的模擬訓練考核系統解析處理。 |
| 訓練軟件操作信息采集 |
訓練軟件上的人機交互操作信息采集功能，包括訓練數據的采集、記錄、上傳，并上報給上級導控。 |
| 系統工作信息采集 |
采集系統初始工作狀態信息，及在訓練過程中狀態發生變化的信息及時間。 |
3.5 狀態監控
| 功能 |
描述 |
| 狀態監控界面 |
建立狀態監控界面，可顯示訓練狀態。 |
| 訓練狀態顯示 |
在監控界面正確顯示訓練狀態信息。 |
| 學員訓練情況查看 |
導控端可以查看學員訓練情況，如當前步驟、無人機相關參數當前狀態等。 |
3.6 訓練評估
| 功能 |
描述 |
| 訓練成果評分 |
導控端可以為學員訓練成果進行評分，評價標準涉及學員的操作流程和目標偵察成果。 |
| 考核指標制定 |
根據各訓練課目訓練內容，制定課目考核指標。 |
| 考核標準制定 |
根據制定的考核指標制定考核標準。 |
| 訓練進度顯示 |
根據學員實時操作情況，顯示學員操作進度。 |
| 訓練效果評估 |
基于訓練操作數據對每個學員進行訓練結果評估。 |
| 結果統計分析 |
根據評估結果對受訓情況進行統計與分析。 |
| 評估報告生成 |
生成并顯示訓練評估報告。 |
4、訓練端指標
全系統含4套訓練子系統，每套訓練子系統包括顯示器、VR頭顯設備、遙控手柄等，既包含地面操控終端的軟件、硬件操控功能，也包含飛機飛行狀態、任務載荷同步實時顯示以及多人對抗攻防演練功能；使用相應的編程語言進行編寫。

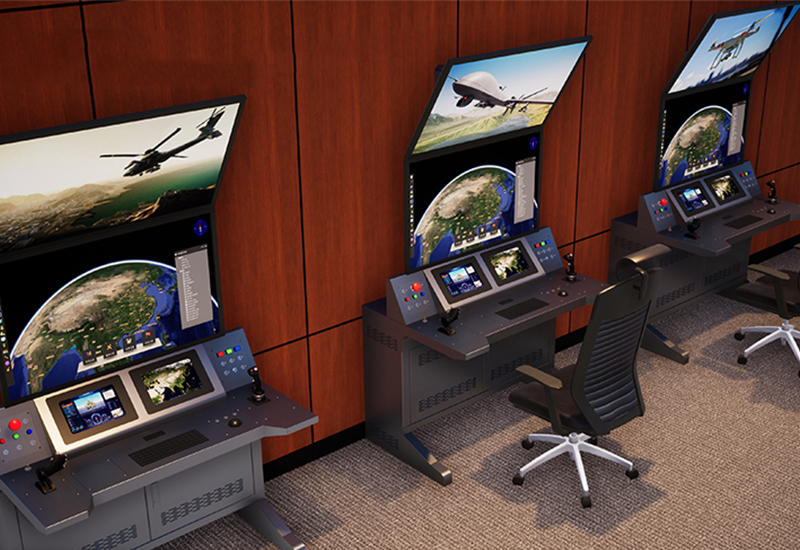

4.1 訓練子系統硬件
| 功能 |
描述 |
| 半實物仿真模擬 |
按照放大比例半實物仿真模擬實裝無人機地面操控終端設備，為無人機地面操控終端軟件操作訓練提供硬件支撐。 |
| 硬件和軟件控制 |
支持無人機地面操控終端軟件的硬件和軟件開啟與關閉、數據鏈開啟與關閉，符合實裝邏輯關系。 |
| 硬件位置一致性 |
無人機地面站模擬器硬件應與實裝相對位置保持一致。 |
| 按鍵功能一致性 |
各硬件按鍵功能、觸感及操作與實裝基本保持一致。 |
4.2 訓練子系統軟件
| 功能 |
描述 |
| 操作模擬軟件 |
可模擬實裝無人機操控終端軟件的各項功能界面切換，且與實裝操作軟件界面保持一致。 |
| 裝備操作流程仿真 |
具備裝備操作流程的仿真功能，操作過程、操作響應與實裝操作軟件保持一致。 |
| 遙控、遙測數據模擬 |
獲取無人機上行遙控、下行遙測數據，形成逼真的無人機仿真訓練操作環境。 |
| 界面一致性 |
無人機操控終端軟件各分功能界面與實裝保持一致。 |
| 訓練進度監控 |
訓練子系統實時操作情況可由導控臺軟件讀取，以掌握學員訓練進度。 |
| 鏈路連通設置 |
導控臺可隨機設置訓練子系統在完成鏈路連通后，連接飛機。 |
| 按鍵一致性 |
訓練子系統按鍵與實裝基本保持一致，可以操控?zé)o人機起飛、降落和運動，可以單擊或雙擊完成各界面切換，各按鍵的外形、相對位置以及操控觸感與實裝保持一致。 |
| 偵察數據存儲 |
無人機偵察所獲取的目標影像和圖像支持存放至本地文件夾內，目標數據讀取流程與實裝保持一致，并可調取進行情報處理，情報處理操作與實裝保持一致。 |
| 飛機狀態顯示 |
根據導控席設置，選擇連接飛機，并且與相應顯示欄顯示相應飛機狀態。 |
| 信息匹配顯示 |
連接飛機，其相應信息能夠在偵察操控軟件飛行狀態參數欄、載荷信息欄、飛行數據、鏈路信息、載荷信息匹配顯示，并與屏幕中正在顯示的無人機飛行情況、載荷情況保持一致。 |
| 電源顯示 |
電源顯示應隨著無人機飛行時間的增長不斷下降，當達到預定電壓時，無人機開啟相應的應急措施。 |
| 偵察圖像顯示 |
偵察圖像顯示界面與實裝保持一致，根據飛行距離以及與地面站的相對角度關系，畫面偶爾呈現模糊狀況。 |
| 系統退出 |
點擊系統退出，可以退出軟件界面。 |
| 情報處理界面 |
左下角顯示情報處理界面，可切換為主界面，進行情報處理。 |
| 地圖窗口 |
右下角為地圖窗口，可切換為主界面，進行任務航線規劃。 |
| 提交信息 |
學員完成操作以后可將所規劃的航線、所偵察到的目標、所處理的目標提交至導控席，提交的信息可以姓名進行命名。 |
| 飛機位置調整 |
學員可以移動飛機位置，選擇合適的起飛場地，地圖窗口內的飛機位置也同步變化。 |
| 飛行模型建模 |
實現無人機飛行模型的建模和運動控制功能。 |
| 地面站操控界面 |
地面站操控界面和功能反饋與實裝一致。 |
| 戰術布置與對抗 |
學員可以利用訓練終端進行紅藍雙方無人機的戰術布置，模擬對抗場景，用戶可以在虛擬環境中進行戰術規劃和實施。 |
| 偵察模擬 |
模擬各種無人機搭載的傳感器，如攝像頭、雷達、紅外探測器等，提供逼真的傳感器數據和圖像，使學員更好地理解無人機的偵察和探測能力。 |
| 攻擊模擬 |
模擬各種攻擊策略和手段，如突防、精確打擊等，學員可以根據對抗情況選擇合適的攻擊策略，提高攻擊方的打擊效果。 |
| 防御模擬 |
模擬各種防御策略和手段，如攔截、干擾、摧毀等，學員可以根據對抗情況選擇合適的防御策略，提高防御方的應對能力。 |
（四）性能指標
| 序號 |
設備名稱 |
技術參數 |
| 1 |
軟件功能 |
- 可設置的地理環境：≥3種。
- 可存儲不少于3種訓練想定模板。
- 目標數據庫包含步兵、工事障礙、外軍裝備等目標類型，數量不少于20種。
- 典型訓練想定擬制時間不大于10分鐘。
- 系統需要提供多樣化的任務類型，包括偵察、跟蹤、拍照、連拍、錄像等不少于5種功能。
|
| 2 |
訓練席位 |
- 數量：1臺。
- CPU不低于Intel I5-10400，內存不低于16G，固態硬盤容量不低于1T，獨立顯卡性能不低于GTX3060。
- 顯示器分辨率≥1920*1080，尺寸不小于24寸。
|
| 3 |

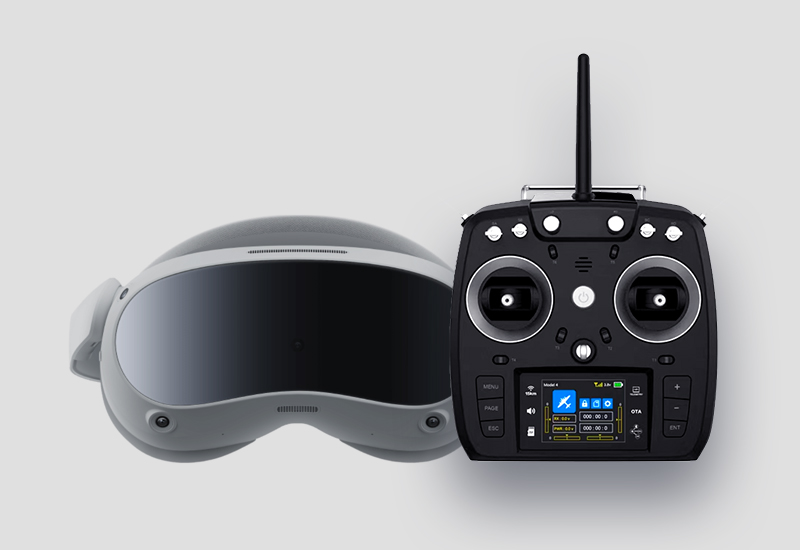

VR頭盔 |
- 數量：4臺。
- CPU：高通 XR2，Kryo 585 核心，8 核 64 位，最高主頻 2.84 GHz，7nm 制程工藝。
- 內存：6 GB LPDDR4x，2133 MHz。
- 閃存：256GB，UFS 3.0。
|
| 4 |
導調席位 |
- 數量：≥1套。
- 計算機CPU不低于Intel I5-10400，內存不低于16G，硬盤容量不低于1T，獨立顯卡性能不低于GTX3060。
- 顯示器分辨率≥1920*1080，尺寸不小于24寸。
|
| 5 |
教室交換機 |
- 數量：≥1臺。
- 交換容量≥700Gbps，包轉發率≥400Mbps。
- 模塊雙電源、雙風扇，配置≥24個以太網端口，1個萬兆光口。
|
KVB001B 型無人機模擬訓練器介紹
一、主要功能
KVB001B 型無人機模擬訓練系統支持該型無人機飛行準備、飛行控制、任務控制、情報處理等崗位技能操作訓練，可開展準備飛行和任務等各階段協同訓練、戰術訓練。
二、系統組成
| 序號 |
名稱 |
數量 |
備注 |
| 1 |
替代飛行設備 |
1 |
飛行保障設備含備用螺旋槳、加油機、充電器、電池、拆卸工具等 |
| 2 |
飛行控制終端（含鏈路控制） |
1 |
- 顯示與驅動模塊
- 電源管理模塊
- 飛行控制計算機

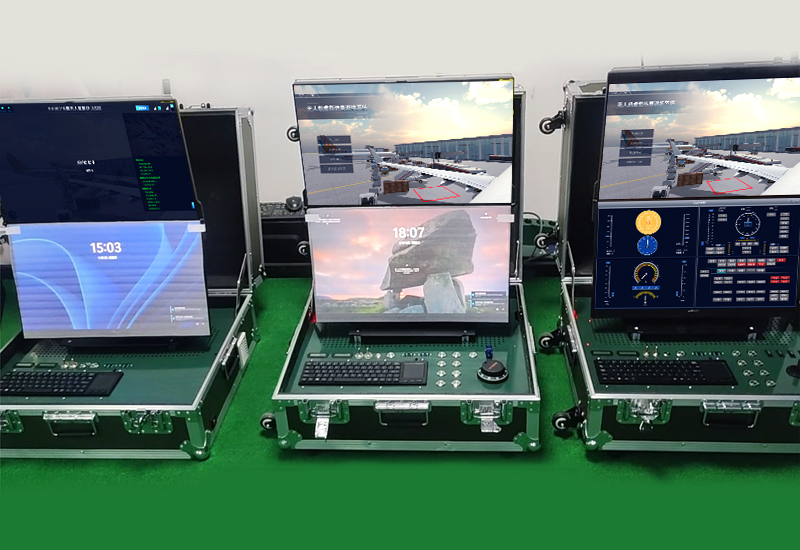

- 飛行操縱模塊
- 便攜式控制機箱
|
| 3 |
任務控制終端 |
1 |
- 顯示與驅動模塊
- 電源管理模塊
- 任務控制計算機
- 任務操縱模塊
- 便攜式控制機箱
|
| 4 |
情報處理終端 |
1 |
- 顯示與驅動模塊
- 電源管理模塊
- 情報處理計算機
- 情報處理模塊
- 便攜式控制機箱
|
三、主要功能性能指標
（一）主要功能指標
| 序號 |
分類 |
功能指標名稱 |
指標簡要說明 |
| 1 |
裝備操作訓練 |
飛行前系統檢查 |
飛機加電檢測、控制邏輯等檢查。 |
| 2 |
裝備操作訓練 |
發動機檢查 |
發動機狀態檢查，引擎啟動，控制邏輯檢查。 |
| 3 |
裝備操作訓練 |
數據鏈設置 |
鏈路通道、頻點設置，功率設置，天線設置。 |
| 4 |
裝備操作訓練 |
地圖操作 |
地圖漫游、縮放、比例尺切換。 |
| 5 |
裝備操作訓練 |
任務規劃 |
巡航航線、回收航線、安全邊界繪制。 |
| 6 |
裝備操作訓練 |
定點導航 |
8 字盤、圓順/逆盤、線段、跑道順/逆盤、蛇形。 |
| 7 |
裝備操作訓練 |
地圖標會操作 |
指定區域邊界繪制。 |
| 8 |
裝備操作訓練 |
回收模型制作 |
模型調用、條件設置、航線生成。 |
| 9 |
裝備操作訓練 |
任務設備控制 |
平臺狀態控制、工作模態控制。 |
| 10 |
裝備操作訓練 |
視頻操作 |
凍結、釋放、亮度、增益、聚焦、變倍、畫面保存、鼠標跟蹤。 |
| 11 |
裝備操作訓練 |
照射引導 |
參數設置、激光照射、能量解算、引導打擊。 |
| 12 |
裝備操作訓練 |
目標定位 |
目標點選、坐標輸出。 |
| 13 |
裝備操作訓練 |
信息處理 |
圖像去霧、增強、負像、灰度、直方圖均衡。 |
| 14 |
裝備操作訓練 |
情報處理 |
產品生成、情報分發。 |
| 15 |
專業協同訓練 |
技術陣地準備 |
拉距離、試車、鏈路載荷檢測。 |
| 16 |
專業協同訓練 |
發射陣地準備 |
陣地勘察、任務裝訂、遙控檢測。 |
| 17 |
專業協同訓練 |
飛行控制協同 |
協同任務規劃、協同頻域規劃。 |
| 18 |
專業協同訓練 |
飛控、任務協同 |
任務區飛行方法、協同用語、協同偵察。 |
| 19 |
戰術訓練 |
戰場偵察 |
目標設置、固定目標偵察、移動目標偵察。 |
| 20 |
戰術訓練 |
定位校射 |
目標識別定位、炸點添加、偏差量解算。 |
| 21 |
戰術訓練 |
目標判讀 |
目標識別、圖像比對、分析評估。 |
（二）主要性能指標
| 序號 |
分類 |
功能指標名稱 |
指標簡要說明 |
| 1 |
主要通用性能指標 |
便攜式設計 |
各組成部分便于單兵攜行。 |
| 2 |
主要通用性能指標 |
模擬訓練系統軟硬件界面 |
按照 KVB001B 型無人機裝備進行模擬。 |
| 3 |
主要通用性能指標 |
安全性 |
- 電源有明顯的通斷指示、操作簡便、能及時切斷電源。
- 電源輸入有保護措施。
- 接插件、印制板和支架有防插錯、防反插保護裝置。
- 人機交互硬件部分有防護措施。
|
| 4 |
主要通用性能指標 |
環境適應性 |
工作溫度：0℃-40℃。 |
| 5 |
主要通用性能指標 |
供電及功耗 |
- 控制終端供電：市電交流 220V/50Hz，功耗≤1kW。
- 機上設備供電：直流 12V，功耗≤10W。
|
| 6 |
特殊性能指標 |
仿真飛行環境 |
- 仿真飛行環境與二維地圖匹配，區域可選≥3 種（包括高原、平原、山地等地形環境），支持視點遠近、上下、旋轉連續切換。
- 仿真飛行單個區域面積：≥3000 平方千米。
- 地形匹配精度水平優于 5 米，高程優于 30 米。
- 地形支持固定、運動目標添加，固定目標種類：≥10 種，運動目標：≥5 種。
- 仿真飛行環境加載時間：≤1 分鐘。
|
| 7 |
特殊性能指標 |
控制終端 |
- 單個控制終端具有便攜提手和可收納支架。
- 控制終端外觀顏色：軍綠色。
- 控制終端強度：承重≥50 公斤。
- 控制終端支持外供電和電池供電自動切換，電池供電續航時間≥2.0 小時。
- 控制終端具有網口、USB 接口。
- 控制終端支持多屏切換投影。
- 單個控制終端支持雙屏顯示，分辨率優于 1920×1080。
- 控制終端主機配置：處理器 Intel I7 以上（含 I7），內存≥16GB，固態硬盤容量≥512GB。
|
固定翼無人機模擬訓練系統
1. 系統組成
| 組件 |
描述 |
| 半實物訓練設備 |
便攜式訓練終端1臺、連接線纜1套。 |
| 訓練計算機集群 |
高性能計算機1臺，連接線纜若干。 |
| 飛行仿真軟件 |
安裝于高性能仿真計算機，用于無人機飛行仿真。 |
| 視景仿真軟件 |
安裝于高性能仿真計算機，用于建立戰場仿真環境、任務載荷仿真、數據鏈設備仿真。 |
| 教學管理軟件 |
安裝于高性能管理計算機，用于訓練評估、狀態監控、組網訓練管理等。 |
2. 學員訓練席功能
| 功能 |
描述 |
| 初始化設置操作過程模型 |
- 顯示設置
- 參數設置
- 數據管理
- 應急處置設置
|
| 任務規劃操作過程模型 |
|
| 飛行前檢查操作過程模型 |
- 系統參數檢查
- 飛行器性能檢查
- 飛控性能檢查
- 載荷性能檢查
|
| 飛行操縱操作過程模型 |
- 飛行監控及偵察監視
- 回收降落
|
| 目標偵察操作過程模型 |
目標偵察。 |
| 應急情況處置操作過程模型 |
|
3. 教學管理席功能
| 功能 |
描述 |
| 訓練科目設置 |
設置訓練科目和內容。 |
| 訓練狀態監控 |
實時監控學員訓練狀態。 |
| 訓練評估與交互控制 |
對學員訓練成果進行評估，并提供交互控制功能。 |
4. 裝備數字化模型
| 功能 |
描述 |
| 氣動、飛控仿真模擬 |
具備對XX6A型超近程無人偵察機氣動、飛控的仿真模擬能力。 |
| 特情處理仿真 |
具備對XX6A型超近程無人偵察機特情處理仿真能力。 |
| 載荷仿真 |
具備對XX6A型超近程無人偵察機可見光載荷、紅外載荷的平臺運動、圖像成像及激光仿真能力。 |
| 視頻編解碼與傳輸 |
具備XX6A型超近程無人偵察機載荷仿真視頻圖像的編解碼和實時網絡傳輸能力。 |
| 擴展模型支持 |
支持?jǐn)U展XX7A四旋翼無人偵察機、XXX211單兵巡飛彈數字化模型。 |
5. 三維仿真環境
| 功能 |
描述 |
| 三維場景構建 |
基于真實DEM數據和衛星影像數據構建目標地區三維場景。 |
| 氣象條件模擬 |
支持實時三維視景渲染，具備氣象條件模擬能力。 |
6. 目標生成模塊
| 功能 |
描述 |
| 目標生成、編輯與管理 |
具備目標生成、編輯與管理功能。 |
| 動目標路徑跟蹤 |
具備動目標路徑跟蹤、運動學模擬功能。 |
7. 訓練任務仿真
| 功能 |
描述 |
| 半實物訓練能力 |
具備對XX6A型超近程無人偵察機半實物訓練能力。 |
| 全流程管理和數據分析 |
具備訓練任務全流程管理和數據分析功能，具有任務制定、訓練實施、訓練過程監控、訓練效果評估等功能。 |
| 理論學習與訓練 |
具備專業理論學習、飛行仿真訓練、維修訓練、考核評估等功能。 |
| 全流程仿真訓練 |
具備基于典型作戰任務的全流程仿真訓練能力，可對預定目標實施偵察定位、跟蹤監視、圖像拍攝和錄像等功能。 |
8. 總體指標
| 指標 |
描述 |
| 系統刷新率 |
≥25Fps。 |
| 圖像傳輸延時時間 |
≤500ms。 |
| 連續訓練時間 |
≥8h。 |
9. 訓練環境資源
| 功能 |
描述 |
| 仿真區域和大小 |
≥30km×30km，具有目標區域電子地圖和三維立體視景，包括城鎮、山地、荒漠等典型場景。 |
| 天氣和時間特效 |
可模擬云、雨、霧、晝夜等天氣和時間特效。 |
10. 模型指標
| 功能 |
描述 |
| 三維模型格式 |
支持FBX/OBJ三維模型格式。 |
| 紋理支持 |
紋理支持多種主流圖片格式（如png、jpg等）。 |
11. 目標生成模塊指標
| 功能 |
描述 |
| 地面目標生成 |
支持地面車輛、人員等動目標生成。 |
12. 多用戶并發指標
| 功能 |
描述 |
| 分布式仿真節點 |
≥10個。 |
| 多用戶延時 |
≤500ms。 |
13. 半實物訓練設備
| 功能 |
描述 |
| 外觀布局與結構 |
便攜式訓練終端外觀布局、結構、尺寸、按鍵搖桿、操作面板、顏色等與XX6A型超近程無人偵察機實裝便攜式訓練終端保持一致。 |
| 軟件界面與操作邏輯 |
便攜式訓練終端軟件與XX6A便攜式訓練終端軟件界面、操作邏輯、數據格式等保持一致。 |
| 擴展模型支持 |
便攜式訓練終端可通過軟件升級實現對XX7A四旋翼無人偵察機、XXX211單兵巡飛彈的仿真訓練。 |
14. 高性能工作站
| 功能 |
描述 |
| 處理器 |
主頻不低于2.4GHz；不低于8核。 |
| 內存 |
不低于16GB。 |
