MR多人拆裝/對抗

高度逼真模擬

多人協作與對抗訓練

戰術演練、裝備拆裝協同

MR多人拆裝/對抗系統概述

MR多人拆裝/對抗是結合了系統結合混合現實（MR）技術的高科技訓練系統，廣泛應用于軍事、工業、教育等領域。系統通過高精度3D建模、虛擬仿真和多人協作功能，為用戶提供沉浸式的訓練體驗；能實時監控系統（RTM）能夠動態查看訓練過程中的關鍵事件信息，呈現訓練者的訓練數據。

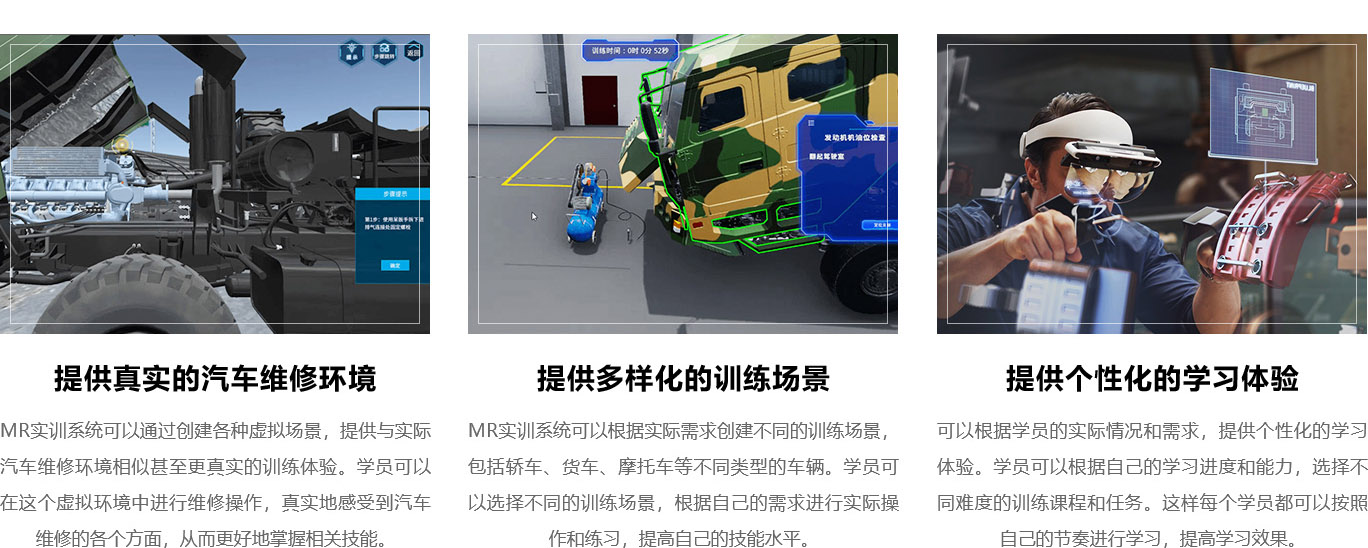

MR多人拆裝/對抗系統可用于汽車維修訓練，幫助學兵掌握車輛零部件的結構和運動原理；系統支持多種車型的高精度建模，包括解放CA1125J、BJ80越野車等，用于拆裝訓練。

高精度3D建模

系統支持高精度3D模型的創建，包括復雜的機械結構、車輛零部件等。例如，汽車發動機、底盤等部件的高精度模型可用于拆裝訓練。

支持從2D圖片或文本生成3D模型，具備4K紋理和高多邊形建模能力。

虛擬仿真與交互

利用MR技術，將虛擬的訓練環境與真實物理空間相結合，提供接近實戰的訓練體驗。

支持多人在同一虛擬環境中自由移動和交互，實現真實的團隊協作和戰術演練。

多人協作與對抗

系統支持多人同時在線參與訓練，參訓人員可以在虛擬環境中進行實時通訊、協同作戰和戰術配合。

支持紅藍對抗等訓練模式，通過虛擬仿真技術模擬真實的對抗場景。

實時反饋與評估

系統能夠實時監控訓練過程中的關鍵事件信息，如人員位置、朝向、血量、彈藥等。

提供詳細的訓練數據反饋，包括命中數、受擊數等，幫助用戶評估訓練效果。

教學與培訓應用

適用于軍事訓練、工業維修、汽車駕駛等多種場景，幫助學員掌握復雜的操作技能。

支持在線教學平臺，具備教材管理、仿真資源管理、考試管理等功能。

多端訪問與兼容性

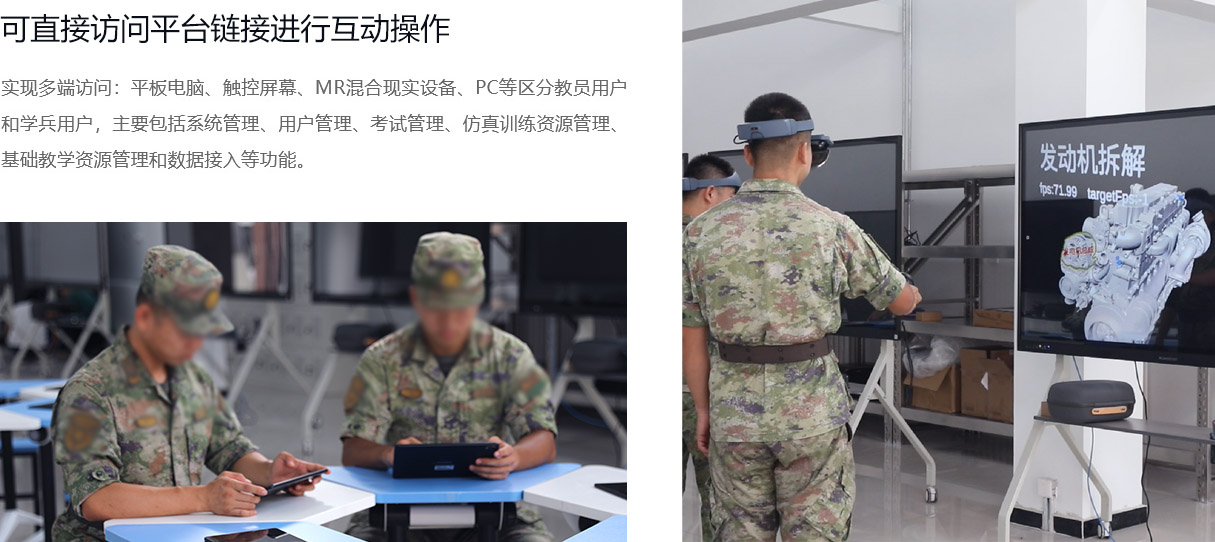

支持多端訪問，包括平板電腦、觸控屏幕、MR混合現實設備和PC等。

能夠與主流的3D建模軟件無縫集成。

MR多人拆裝/對抗技術參數

硬件組成表格

硬件組成

設備類型	型號/配置	詳細規格
MR頭戴式眼鏡設備	Rhino X國產專業性MR設備	CPU：不低于八核,最高主頻不低于2.8GHz。內存：不低于4G。存儲：不低于64G。屏幕分辨率不低于2K。具備跟蹤交互功能。具備6DOF自由度空間定位功能。支持實物交互：可在實物上添加信標，對現實物體進行識別和跟蹤，實現實物的空間交互。 MR頭顯電池充電器和MR眼鏡備用電池。
	PAD平板電腦（選配）	屏幕配置規格： 11英寸；全面屏，清晰度不低于2K，刷新率不低于120 Hz。 CPU性能不低于8核。帶不低于Android11或HarmonyOS的操作系統。電池規格應在6500-7500mAh。內存規格不低于8+128G。帶保護套，防1米墜落。數據接口應為單向輸入。
	外置顯示屏（選配）	尺寸：75寸紅外觸控，不小于20點觸摸。自帶黑/白板書寫，屏幕尺寸不低于75英寸。支持多種圖像信號輸入（HDMI，AV，VGA）等。 USB多媒體文件播放功能（支持多種文件格式）。解碼能力支持3D數字梳狀濾波器、3D圖像運動降噪、3D運動自適應梳狀濾波等。帶雙系統，不低于Android9.0 和windows7雙操作系統。屏幕分辨率不低于4K，刷新率不低于60Hz。 Android系統處理器不低于四核。運行內存不低于4G，儲存空間64G。 ops主機處理器為8核16線程，主頻2.2GHz、睿頻4.8 GHz，處理器性能不低于10870H同價位品牌性能。 ops顯卡應為獨立顯卡，顯存大于6G，不低于RTX2060獨立顯卡同價位品牌性能。 ops內存不低于16G，硬盤為固態硬盤，內存不低于512G。觸控精準度為±1mm，觸控響應時間為≤8ms。移動支架定制，帶單位名稱及l(fā)ogo。含無線投屏器、觸控筆、HDMI線、toch觸控線。

軟件功能

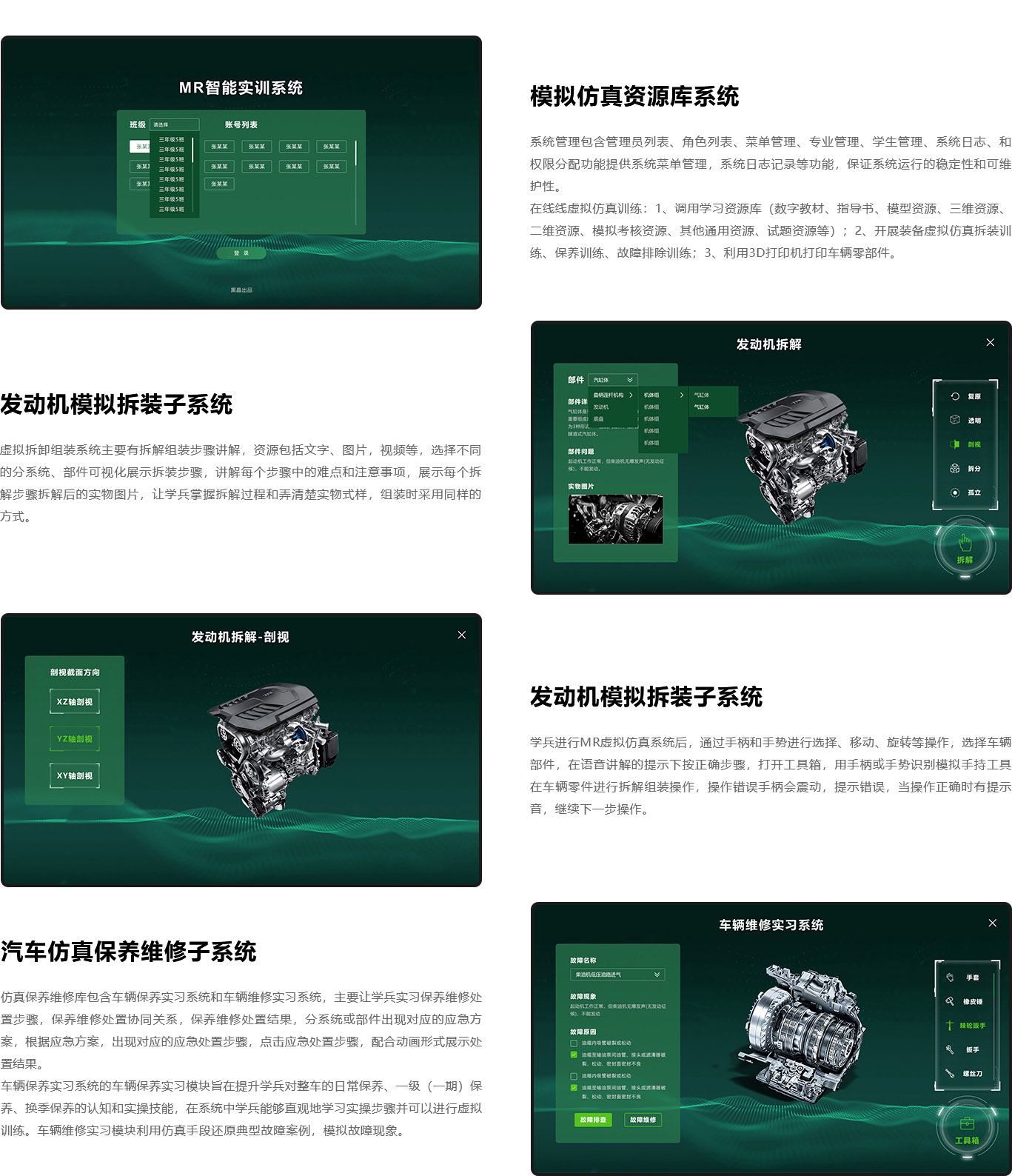

1.拆裝訓練系統
(1) 3D高精度建模
模型規格	? 車型：解放CA1125J、BJ80越野車 ? 高精度模型：≥600萬三角面/400+總成部件 ? 中等精度模型：≥150萬三角面/300+總成部件
(2) 三維資源制作要求（22項）
核心規范	貼圖分辨率≥1024dpi，含Basecolor/Normalmap/Heightmap/MAS貼圖整車裝配體模型含底盤/車身/電氣系統 單體零部件模型≥1000個，總成≥50個幾何精度誤差≤0.001mm 工業軟件建模（SolidWorks/CATIA/UG） WebGL標準支持動態光影/PBR材質 3D打印模型需封閉流形/正確法向/毫米級精度支持二維碼掃描學習功能
(3) 具體教學內容
發動機系統	包含7大模塊：曲柄連桿機構：氣缸體/活塞組/曲軸飛輪組配氣機構：氣門組/正時傳動組潤滑系統：機油泵/濾清器/油底殼冷卻系統：風扇/中冷器/擋板組件點火系統：線圈/火花塞/ECU控制
底盤系統	傳動系統：離合器/變速器/驅動橋制動系統：空壓機/四回路閥/儲氣筒轉向系統：轉向器/液壓油缸/拉桿組件
電氣系統	電源模塊：發電機/蓄電池組/電源開關儀表系統：油壓表/轉速表/里程表照明系統：前照燈/霧燈/信號燈組
(4) 交互功能（18項）
核心交互	? 多剖面剖視（≥2層） ? 動態機構動畫演示 ? MR手勢/手柄操作 ? 語音講解+錯誤震動反饋 ? 多人協同訓練（局域網直連） ? 第三方直播觀看 ? 操作數據統計分析
(5) 虛擬拆卸組裝庫
功能細節	? 可視化拆裝步驟指導（文字/圖片/視頻） ? 工具交互模擬：手柄震動反饋 ? 錯誤操作即時提示與糾正 ? 部件360°觀察與操作記錄分析
(6) 仿真保養維修庫
保養系統	三級保養：日常/一級/換季保養 12項考核科目：出車前檢查、濾清器保養、離合器調整等
維修系統	20+典型故障案例：發動機熄火、制動跑偏、電路故障等三維故障現象模擬：破損/臟跡狀態逼真呈現
(7) 考試訓練
? 隨機題庫+步驟評分系統 ? 多人在線協同操作（模型傳遞/多工種協作） ? 硬件集成： - 頭盔顯示器 - 觸覺反饋系統 - 大空間定位裝置

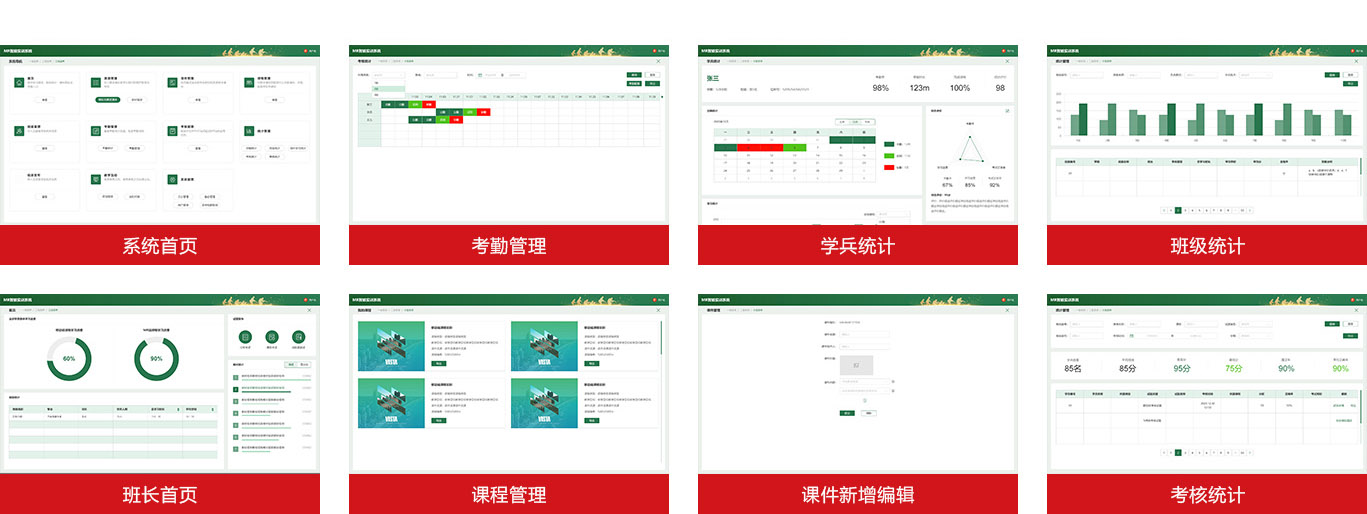

教學管理平臺

2.教學管理平臺

功能模塊	功能描述
管理員賬號及權限管理	系統登錄：通過驗證用戶名和密碼的方式登錄系統。系統首頁：展示日常作業完成情況顯示統計數據，實訓完成情況數據可視化圖表，日常考試發布快捷入口，課終考試發布快捷入口。
系統管理功能	用戶賬戶管理：系統可管理使用者賬號臺賬目錄，支持通過條件篩選數據，或使用關鍵字查找賬號。可對使用者賬號進行增、刪、改等操作，系統實現批量重置密碼、批量鎖定賬戶等操作。班組管理：設置班級目錄，對班級可進行新增、刪除、修改等操作。考勤管理：包括維護考勤規則、考勤與班級綁定、查看考勤數據、導出考勤報表等。模擬課目管理：提供課目列表，展示所有的課目信息，并提供增加、編輯和刪除課目的功能；對于駕駛員車輛裝備綜合模擬課目等考核進行管理。仿真資源管理：建立資源數據目錄，并支持目錄的新增、編輯、刪除等管理功能。課件管理：完成課件的在線編輯、保存、發布等。教材管理：教材維護、教材檢索、教材審核。綜合模擬課目考核功能：維護考核類型（包括：日常考試、課終考試、訓練題測試）、管理考核模式。統計管理：學兵用戶統計管理、學習統計管理、學習任務完成情況統計管理、考核統計管理、綜合評價統計管理。基礎功能管理：包括日志管理、數據備份管理、安全管理。信息發布：用戶通過信息發布功能，發布公告信息、計劃及流程，以及過程以及考核要求等信息。
通用管理功能	教學組織：組織在線模擬課目的教學和學習，包括模擬環境搭建、資源準備、學員注冊和分組、考核和評估、跟蹤和管理。資源錄入：系統支持在線虛擬仿真資源庫資源錄入。模擬課目的編輯：提供模擬課目編輯功能，實現對課目的增加、刪除、修改等基礎操作。系統實現對課目的靈活管理和更新。模擬課目的分發：管理員可以將已編輯完成的課目，分發到各班級，每個科目可以下發到多個班級。在線閱讀數字教材：支持學兵閱讀數字化教材，并對教材進行收藏或取消收藏操作。系統按照數字化教材類別制定并提供了目錄，支持2D/3D資源查看，允許學兵在教材上做全文筆記和標注筆記。在線互動：含在線實時交流、互動留言板和訓后討論功能。模擬課目考核分發：管理員可以將已編輯完成的試卷，分發到各班級，每個試卷可以下發到多個班級。系統設置權限學兵只看自己的考核。模擬回放與智能分析：所有模擬訓練記錄都會存儲到服務器，通過"回放"功能模塊，選擇具體的回放內容即可打開視頻回放窗口。系統可根據駕駛員的行為數據，實時分析和評估當前的駕駛操作，并提供錯誤檢測和改進建議。在線統計查看，給出評價：在線統計包括了統計、考核統計和綜合評價統計三個功能。依據教學綱目（汽車駕駛員）設置考核標準：考核標準與教學綱目緊密結合，確保學員達到學習目標、能力要求。完善的考試成績管理功能：具有考核人員管理、成績存儲、成績查詢、成績統計、成績打印、成績保存（excel格式）、成績導出等功能。

電子教學資源

3.電子教學資源

模塊	功能描述
三維資源制作要求	虛擬仿真資源內的數字三維模型、高清局部貼圖、立體聲效果音效需達到仿真的數據標準，其中高清核心模型的貼圖分辨率不低于1024dpi，并提供固不低于三種貼圖數據信息，以此來保證模型的真實還原效果。所有部件比例、尺寸、材質、顏色均與裝備總成的組成與各零部件實物相同，不允許以純動畫形式或其他文字或簡單多媒體代替虛擬仿真過程。主要部件虛擬零件庫，零件具有多種呈現方式：整體式、拆解式、組裝式、剖分，每個部件均有標注，所有部件均能360度旋轉、縮放、平移。三維資源應符合webgl制作標準，具備動態光影，pbr材質。三維資源根據其內容表達應具備結構展示、動態模擬、虛擬操作等功能。以保證在PC及安卓移動終端運行流暢穩定，無黑面、閃面、漏面等問題。三維資源具備形成可掃描二維碼，可在移動終端上掃描二維碼后學習使用等功能。制作三維資源所需的原始模型必須采用SolidWorks或Creo、CATIA、ug等工業實體建模軟件建模，必須具備實際裝配關系，其模型格式必須滿足實體導出，并可導出igs、step、xt等實體中間格式文件。原始模型不能為3ds max或maya等同類非工業軟件建模。三維資源具備形成可掃描二維碼，可在移動終端上掃描二維碼后學習使用等功能。
二維資源制作要求	動畫色彩造型和諧，幀和幀之間的關聯性強；動畫演播過程要求流暢，靜止畫面時間不超過5秒鐘；采用通用htlm5格式設計，滿足移動終端使用；動畫的開始要有醒目的標題，標題能夠體現動畫所表現的內容；動畫中如果有文字，文字要醒目，文字的字體、字號與內容協調，字體顏色避免與背景相近；字幕要求：字幕要使用符合國家標準的規范字，不出現繁體字、異體字（國家規定的除外）、錯別字，清晰美觀，能正確有效地傳達信息；字幕的字體、大小、色彩搭配、擺放位置、停留時間、出入屏方式力求與節目中的其他要素（畫面、解說詞、音樂）搭配恰當，不能破壞原有畫面；動畫解說，配音應標準，無噪音，聲音悅耳，音量適當，快慢適度，并提供控制解說的開關。二維資源中內嵌高清渲染圖例、動畫、剖視圖、分解圖等應為三維渲染制作。二維資源根據其內容表達應具備結構、原理、操作等功能。二維資源具備形成可掃描二維碼，可在移動終端上掃描二維碼后學習使用等功能。
微課或視頻資源制作要求	根據課程內容合理設計動畫場景、人物及動作等；根據分鏡頭腳本合理表現教學內容，對二維動畫表現的內容進行配音，配音的語音、語調等滿足不同的角色要求，避免單調的朗誦腳本語言。畫面協調，色彩搭配合理，轉場過渡順暢自然，無明顯抖動，風格、基調與腳本要求一致；畫面文本：字型字號適中，錯字率在1‰以下；畫面用圖：像素在72dpi以上，無明顯鋸齒。聲畫對位，無明顯偏差；音樂/音效與符合課程內容特點；音頻比特率為48kbps，采樣率為44KHz，雙聲道；根據使用終端不同（手機、計算機、PAD），輸出不同的分辨率及成品格式。后期制作：片頭、片尾、字幕等；視頻畫面清晰，播放流暢，全片圖像同步性能穩定，無失步現象；圖像無抖動跳躍，色彩無突變，編輯點處圖像穩定；色溫6500k糾正白平衡正確，多機拍攝的鏡頭銜接處無明顯色差；聲音和畫面要求同步，無交流聲或其他雜音等缺陷；伴音清晰、飽滿、圓潤，無失真、播放時沒有明顯的噪點、音量忽大忽小現象。視頻類素材每幀圖像顏色數不低于256種灰度或灰度級不低于8bit,采用幀內壓縮模式；字幕要求：字幕要使用符合國家標準的規范字，不出現繁體字、異體字（國家規定的除外）、錯別字，清晰美觀，能正確有效地傳達信息。字幕盡可能少，在節目中的停留時間以能看清楚為準。字幕的字體、大小、色彩搭配、擺放位置、停留時間、出入屏方式力求與節目中的其他要素（畫面、解說詞、音樂）搭配恰當，不能破壞原有畫面；針對課程使用統一的包裝風格。
數字化教材具備學兵端	賬號登錄首頁功能：具備推薦教材列表、最近更新教材列表、熱門收藏列表。教材庫：具備教材檢索，教材列表。教材閱讀功能：具備教材簡介頁面。教材閱讀，支持查看教材封面信息、目錄跳轉、全文檢索、全文筆記、標注筆記、章節測試、圖片資源、視頻資源、二維掛載資源、三維模型資源、虛擬演示等操作。排行榜，收藏最多及閱讀最多教材。具備個人中心：我的收藏，收藏列表頁（可以取消收藏）。我的筆記，包含全文筆記、標注筆記。閱讀歷史，查看閱讀歷史記錄。個人統計，支持學習時長的日統計、周統計、月統計，答題情況統計、章節學習時長統計、做題正確率統計。
數字化教材具備教員端	賬號登錄首頁功能：具備教材統計，按點擊量、收藏量統計。班級統計，包含班級名稱、專業、學兵人數、總學習時長、平均學時。具備資源管理功能：支持增加資源、修改資源、刪除資源、檢索資源。教材管理：教材編輯，能夠增加教材、教材發布、支持教材的上架及下架。支持教材編輯功能，包含：設置封面信息、插入目錄、新建章、新建節、插入文字、設置文字類型、調整文字、字號、文字效果、文字顏色、段落設置。支持插入及刪除素材資源，包含圖片資源、視頻資源、二維掛載資源、三維模型資源、虛擬演示。教材審核。教材閱讀。具備教材檢測。具備個人中心，支持修改密碼、修改個人資料。統計管理：班級統計，能夠根據班級名稱、專業、學兵人數、總學習時長、平均學時等進行統計。教材統計，按點擊量、收藏量對教材進行統計。學兵統計，根據教材名稱、學兵人數、學習時長統計、停留時長進行統計。
教材內容	《新訓汽車駕駛員教材》數字化：教材體系按照交通法規、汽車結構、汽車保養、故障排除、汽車駕駛、運輸勤務、防衛與防護、駕駛員禮儀等模塊進行設計。交通法規、汽車駕駛、運輸勤務、防衛與防護、駕駛員禮儀模塊，采用圖片、動畫、視頻、文本案例等二維形式展示教學內容。汽車結構、汽車保養、故障排除模塊，二維資源、采用分解、分解、標注動態展示等方法交互展示其教學內容；三維資源、采用全動態的三維場景，利用三維分解、分解、剖視、隱顯、交互動畫等方式展示教學內容。《在職駕駛員訓練教材》《大型特種車駕駛》《汽車運輸分隊教材》《特定車型部隊級維修教程》，按照模塊內容相似性，參照《新訓汽車駕駛員教材》進行數字化。

一站式在線教學智能系統

技術實施與亮點

三維模型與場景構建

對解放CA1125J和BJ80指揮車等精密設備進行高精度三維建模，包含車輛的外形結構，還涵蓋了內部復雜的機械結構、電氣系統等。

交互與操作設計

系統能夠實時反饋操作結果，如部件的拆卸順序、安裝位置、緊固力矩等，確保操作的準確性和規范性。

多人協同與實時反饋

官兵可以在同一虛擬環境中進行互動和協作，實現多人協同作業。系統提供實時反饋機制，如操作提示、錯誤糾正、性能評估等，提高訓練效果。

個性化學習與更新

能夠記錄用戶的學習軌跡和表現，提供統計與分析，并進行測試。平臺支持動態更新，可以不斷融入最新的教學內容，確保教學內容的時效性和先進性。

完整的裝配關系

模型具備完整的裝配關系，支持3D打印需求，滿足三維教學系統的延伸制作需求。

完善的教學管理平臺

豐富的教學資源管理，靈活的模擬課目管理，能夠有效提升學兵的操作技能和團隊協作能力，為軍事訓練和職業教育提供了強大的技術支持。

專業軍事分包團隊

擁有一支經驗豐富、技術精湛的專業軍事分包團隊

投標技術標編制

精準把握項目技術要求和關鍵指標，精心撰寫投標方案

適配投標技術要求

深入分析招標要求，確保投標文件與項目要求高度契合
